3D Studio Max 5

Efecte speciale în aplicarea materialelor - Modelarea unui neon

Ionuţ Ghionea

În majoritatea cazurilor, neonul constă într-un cilindru lung, de diametru mic, umplut cu un gaz care luminează sub acţiunea curentului electric. Culoarea sa diferă (roşu, verde, albastru sau galben deschis), în funcţie de compoziţia gazului.

Se desenează un cilindru ([Create] -> [Geometry] -> [Standard Primitives] -> [Cylinder]), în portul de vedere Front. Pentru cilindru, valorile diferiţilor parametri pot fi, spre exemplu: Radius=3, Height=130, Height Segments=10, Cap Segments=2, Sides=25, Smooth şi Generate Mapping Coords bifate. Acest cilindru reprezintă neonul. De asemenea, la capetele cilindrului se desenează şi două paralelipipede (Box), fiind suporturile acestuia (Figura 1 - Modelarea neonului).

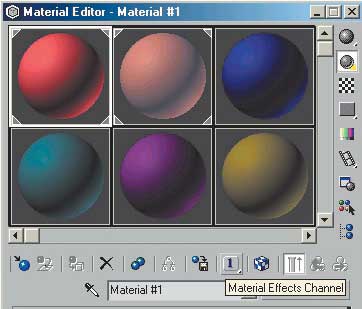

Foarte important în crearea neonului este materialul cu care aceasta se mapează astfel încât iluzia să fie aproape perfectă. Ca urmare, acesta va trebui creat, folosind parametrii editorului de materiale. Din meniul Rendering -> Material Editor, se alege un material ce va fi modificat, astfel: se apasă butonul [Material Effects Channel] şi se schimbă valoarea pe care acesta o arată, din 0 în 1 (Figura 2 - Crearea materialului pentru neon).

Se modifică culorile Ambient şi Diffuse în roşu închis, respectiv, roşu deschis; Specular rămâne alb, se mapează cilindrul (neonul) şi se părăseşte editorul de materiale.

Pentru a face materialul să strălucească se va folosi opţiunea Lens Effects Glow din Video Post. Astfel, din Rendering -> Video Post se adaugă două elemente, necesare realizării efectului.

Primul buton apăsat este [Add Scene Event] şi se alege Perspective. Se apasă apoi [Add Image Filter Event] pentru a alege Lens Effects Glow (Figura 3 - Adăugarea celor două evenimente Video Post):

Modificarea parametrilor de strălucire ai materialului se realizează prin apăsarea butonului [Setup], după un dublu-click pe Lens Effects Glow, astfel:

-În zona Properties: se bifează numai Source -> Effects ID şi Object ID, a căror valoare trebuie să fie egală cu 1, valoarea dată anterior materialului (Material Effects Channel).

-În zona Preferences: Effect -> Size=3, Color -> User=galben deschis.

Parametrii din Gradients şi Inferno rămân nemodificaţi. Se obţine, astfel, imaginea din Figura 4 - Modificarea parametrilor de strălucire ai materialului:

Modificând succesiv toţi parametrii Lens Effects Glow, se obţin mai multe efecte, câteva exemple fiind prezentate în Figura 5 - Efecte obţinute prin modificarea parametrilor Lens Effects Glow:

Atenţie ! Aceste obiecte modelate, cu aspect de neon, nu luminează scena sau obiectele aflate în aceasta, fiind necesară introducerea unor lumini de tip Omni, de culoarea materialului cu care a fost mapat neonul.

Fig. 6. Materialul neonului aplicat asupra unui text
